?50A額定實現高級別的測量帶寬和測量精度
?DC~3.5MHz的大范圍頻率帶寬
?和PW8001組合功率精度±0.055% 使用U7005時（45Hz≦f≦65Hz）
?CMRR(共模抑制比)120dB(100kHz)
?支持測試/評估平臺的全機架尺寸
?可與功率分析儀組合使用
-
逆變器測量的得力幫手讓寬頻帶和高精度測量更加可靠。
提供可發揮功率分析儀最大潛力的直接輸入連接型電流測試工具。
能簡單更換現有的直接輸入型功率計。
如果使用兩臺PW9100A-3（3ch），則可以測量 6ch。 -
在功率分析儀PW8001上自動識別電流傳感器的信息PW9100A 中搭載內存（I2C-EEPROM）。
內置高精度電流傳感器，直接連接即可測量電流。
當連接到功率分析儀 PW8001 時，會自動識別相位校準數據、額定電流、傳感器型號和序列號。
以前，需要手動輸入相位補償值。而現在能自動識別電流傳感器信息，因此出現設置遺漏或輸入錯誤，實現更準確的功率運算。
基本參數（精度保證期1年,調整后精度保證期1年）
| 輸入方式 | 絕緣輸入，DCCT輸入方式 |
|---|---|
| 額定輸入電流 | AC/DC 50A |
| 輸入通道數 | PW9100A-3: 3通道 PW9100A-4: 4通道 |
| 最大輸入電流 | 60 A (降額范圍內, 20 ms以內的話最大允許±200 A peak (設計值)) |
| 頻率特性 | 振幅: DC～3.5 MHz, 相位: DC～1 MHz |
| 振幅/相位精度 | DC (±0.02% rdg. ±0.007% f.s.) 45 Hz < f ≤ 65 Hz (±0.02% rdg. ±0.005% f.s., ±0.1°) 規定到1 MHz |
| 輸出電壓比率 | 2 V/ 50 A |
| 測量端子 | 端子板(帶安全防護罩)M6螺絲 |
| 輸入電阻 | 1.5 mΩ以下 (50 Hz/60 Hz) |
| 輸入電容 | 規定為測量端子-外殼(輸出側)之間40pF以下/100kHz |
| 使用溫濕度范圍 | 溫度 0℃～40℃, 濕度 80% rh以下 (未結露) |
| 電源 | 由PW8001，PW6001, PW3390供電 |
| 體積及重量 | 430 W × 88 H × 260 Dmm, 線長 0.8 m PW9100A-3: 3.7 kg, PW9100A-4: 4.3 kg |
| 附件 | 使用說明書×1 |
機架安裝
機架安裝支架，定制產品、用于EIA/JIS，請另外咨詢。

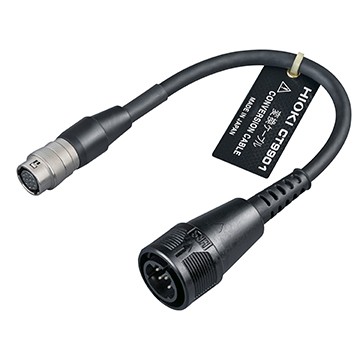

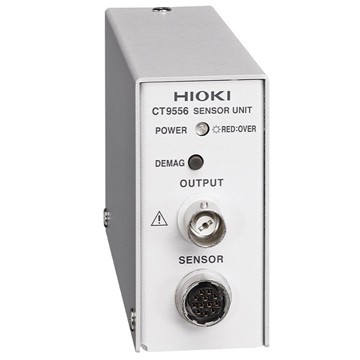

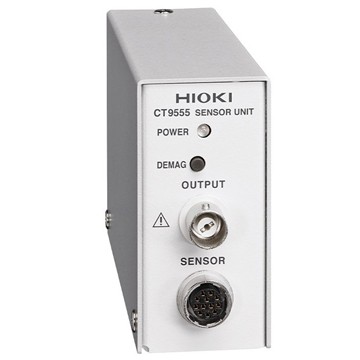

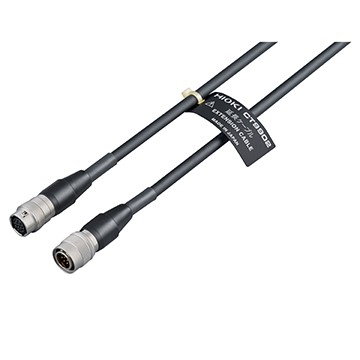

轉換線/延長線
